我們說“傳統”控制面板是因為近年已經推出的幾把特制Jazzmaster吉他——如Fender Blacktop Jazzmaster HS、Lee Ranaldo、Thurston Moore和Squier Vintage Modified Jazzmaster Special等型號，它們采用的是經過簡化設計的控制面板。

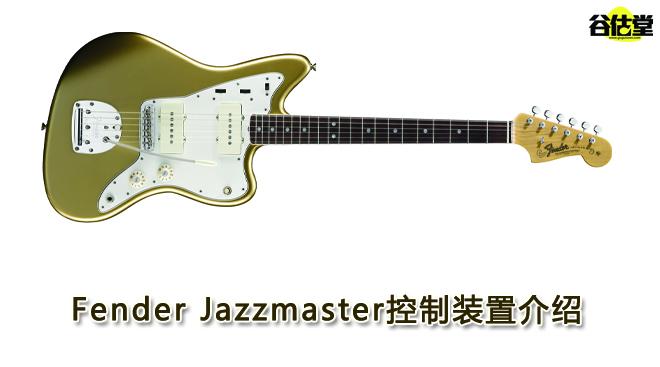

        不過，這次我們說的是經典Jazzmaster的配置。1958年Fender推出了Jazzmaster吉他，其中的一個亮點，就是吉他采用雙電路設計，擁有兩套獨立的音量和音色控制裝置�！爸麟娐贰迸溆蠪ender吉他標準的控制裝置——即吉他下肩位置的主音量、主音色控制旋鈕和同一邊吉他上肩位置的板鈕式三檔拾音器切換開關。Jazzmaster還有一個音色更溫暖、更低沉圓潤的副電路——或稱為“節奏”電路，它擁有獨立的音量和音色控制裝置，以兩個內嵌轉輪的形式，位于吉他琴身的上尖角位置。樂手可以通過撥動琴身尖角上的小開關在兩個電路之間切換。

        Jazzmaster傳統型號至今一直沿用這種多重的聲音控制電路設計，這可見于今天的Fender American Vintage '65 Jazzmaster、Classic Player Jazzmaster Special、Squier J Mascis Jazzmaster和Vintage Modified Jazzmaster。

        主電路 （Lead Circuit）

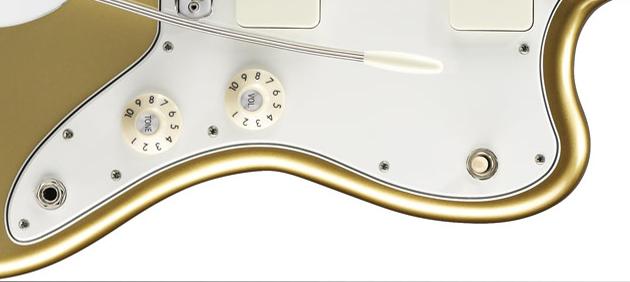

        Jazzmaster的主電路使用起來簡單直接。如圖可見，吉他下肩位置有一個主音量旋鈕和一個主音色旋鈕。旁邊的拾音器切換開關可用于切換：單獨使用琴頸拾音器；同時使用兩個拾音器；或者單獨使用琴橋拾音器。

        使用主電路時需要將吉他尖角處的電路切換開關往下打；也就是往琴頸的方向打。

        節奏電路 （Rhythm Circuit）

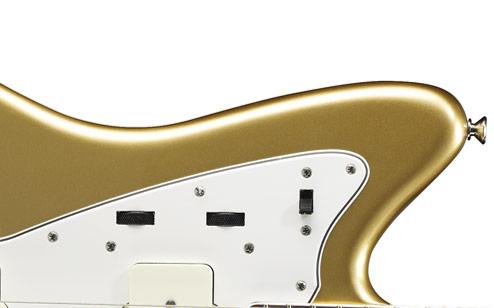

        把電路切換開關往上打——就是往琴頸的反方向打，可以切換到Jazzmaster吉他的節奏電路，它是完全獨立于主電路的�！　�

        在節奏電路的設定中，琴橋拾音器處于非工作狀態，只有琴頸拾音器可以使用。經常有樂手因為不知道這一點，以為節奏電路模式下的Jazzmaster吉他的琴橋拾音器失靈。因此，我們在這里理清一點——當吉他的電路切換開關（向上）打向節奏電路的位置時，只有琴頸拾音器工作。

        節奏電路有其獨立的音量和音色控制裝置，即位于吉他琴身尖角處，電路切換開關旁邊的兩個內嵌的轉輪。最靠近切換開關的轉輪用于控制音量。在節奏電路模式下，吉他下肩的拾音器切換開關、音量和音色控制旋鈕處于旁通的狀態。

        使用琴頸拾音器的兩種模式

        有兩種方法可以把Jazzmaster吉他設置為只使用琴頸拾音器。第一個方法是，在主電路模式下，把拾音器切換開關打到只使用琴頸拾音器的位置。第二種方法是，把吉他切換到節奏電路模式，這個模式下只有琴頸拾音器可用（琴橋拾音器在此模式下不可用，請記�。�。

        這樣的話，你可能會認為上面的兩個方法出來的音色是一樣的，但其實并不是這樣。節奏電路模式下的音色（記住，這時只有琴頸拾音器可用）明顯要比主電路模式切換到只使用琴頸拾音器時的音色更低沉圓潤。

        這是因為Jazzmaster吉他沒有對其內置的兩組音色控制裝置采用一模一樣的電位器。吉他琴身尖角位置上用于控制節奏電路音色的轉輪采用不同于吉他下肩用于控制主電路音色的旋鈕的電參數值。正是因為兩個電位器采用了不同的電參數值，琴頸拾音器就會產生出不同的音色。
